Tomamuestras ST Nacional 2500/4000

Img 20170607 125531

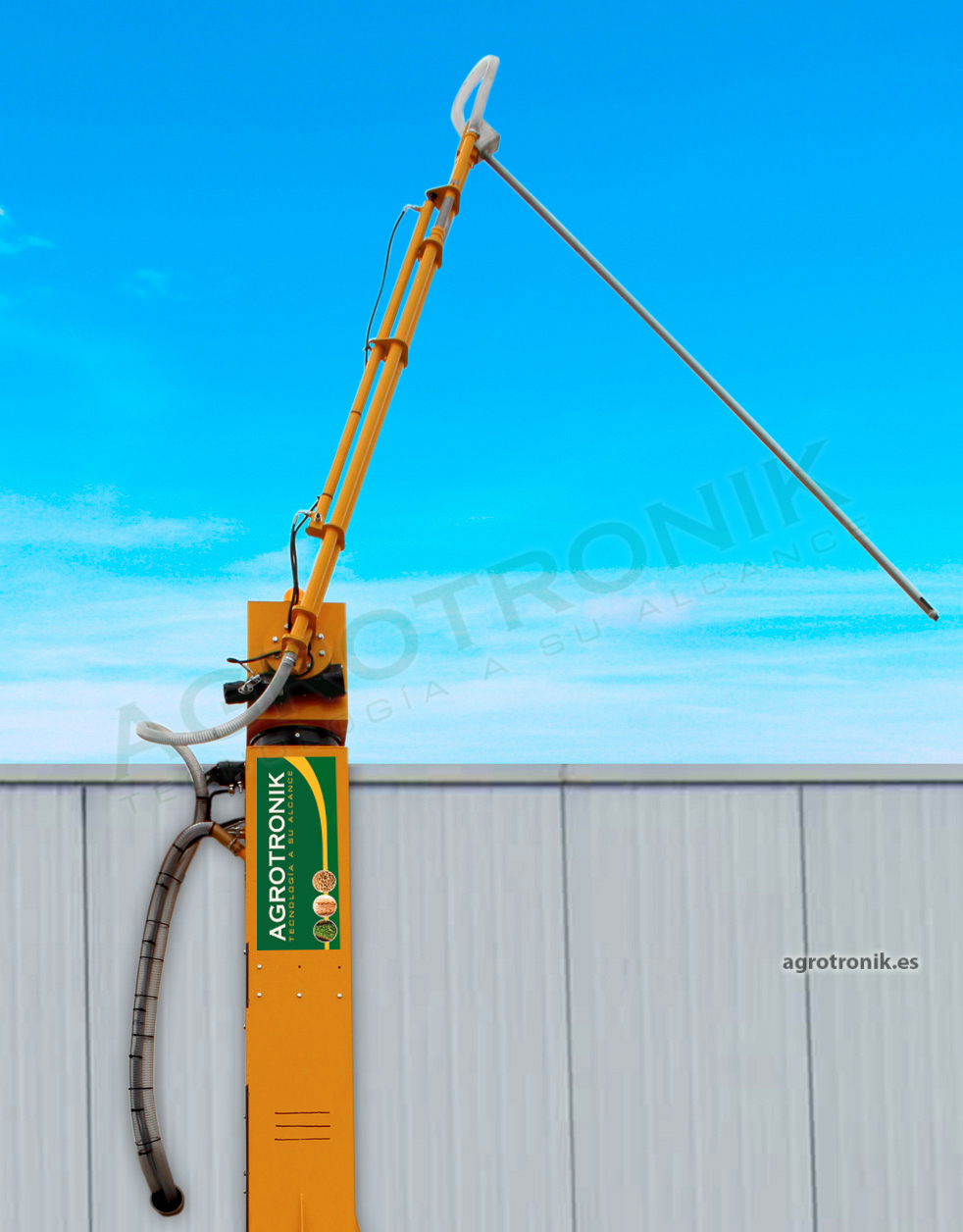

Tomamuestras 2500/4000 es una sonda tomamuestras semiautomática de cereales.

La punta de la sonda penetra en la carga del camión, volquete, tolva, etc. toma una muestra 100% representativa de 1 kilo y la envía hasta la oficina de recepción en pocos segundos.

CARACTERISTICAS:

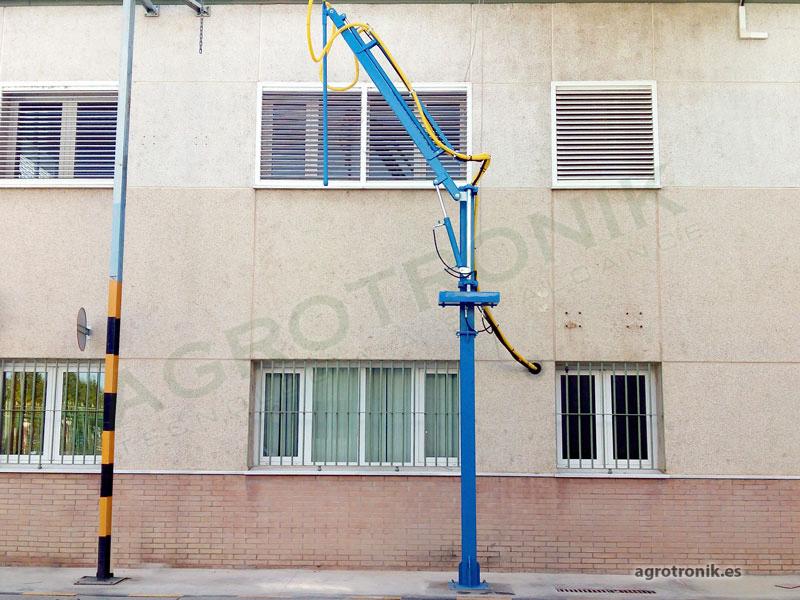

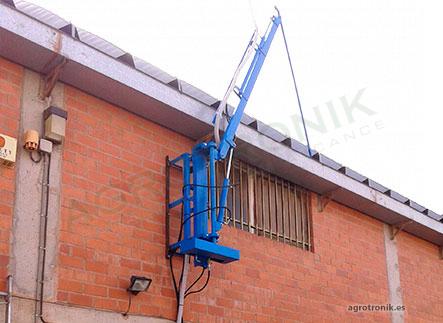

Poste metálico construido dividido en 2 en perfil laminado en
caliente realizado a medida de sus instalaciones, placa y
contra placa para sujeción del mismo
- Eje de giro del brazo de muestreo montado sobre rodamientos
de bolas con soporte, equipado con sistema de regulación de
altura y giro de 180º y que deja libre la báscula

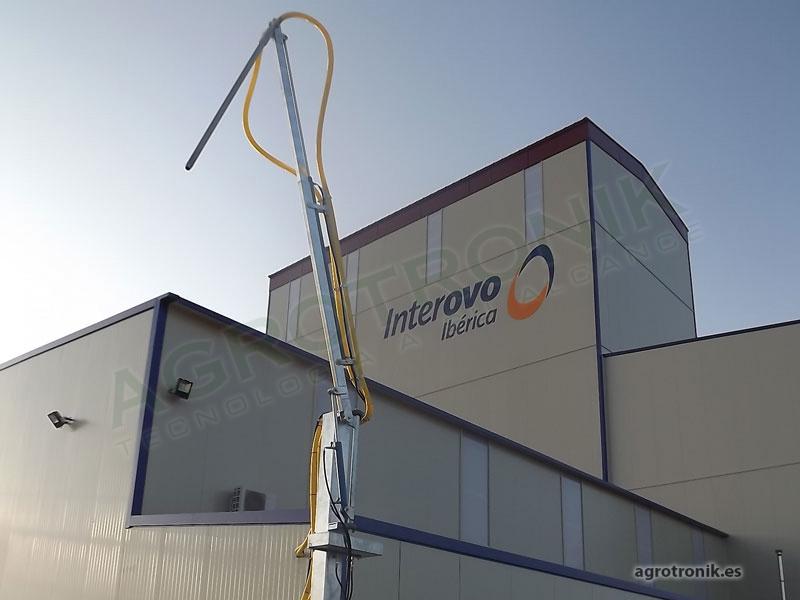

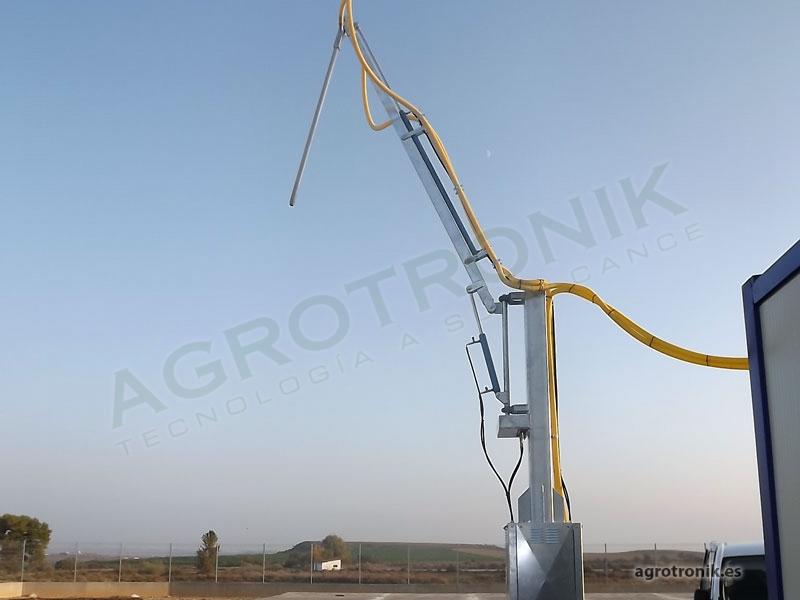

- Brazo articulado construido con perfiles de acero estructural
extensible de 2’5 a 4 m., mediante cilindro hidráulico.
(Telescópico 1,5m.)
- Sonda bitubo de 1,80 m. de longitud
- Conjunto de tuberías de aspiración neumática e hidráulica.
- Aspirador de altas prestaciones y transporte de la muestra.

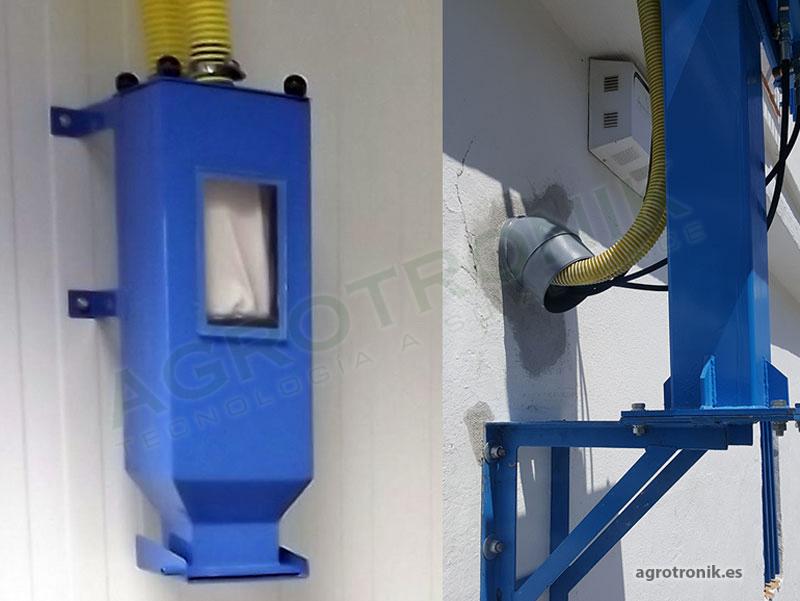

- Caja de recogida de muestras de 5 l. con filtro de tela.

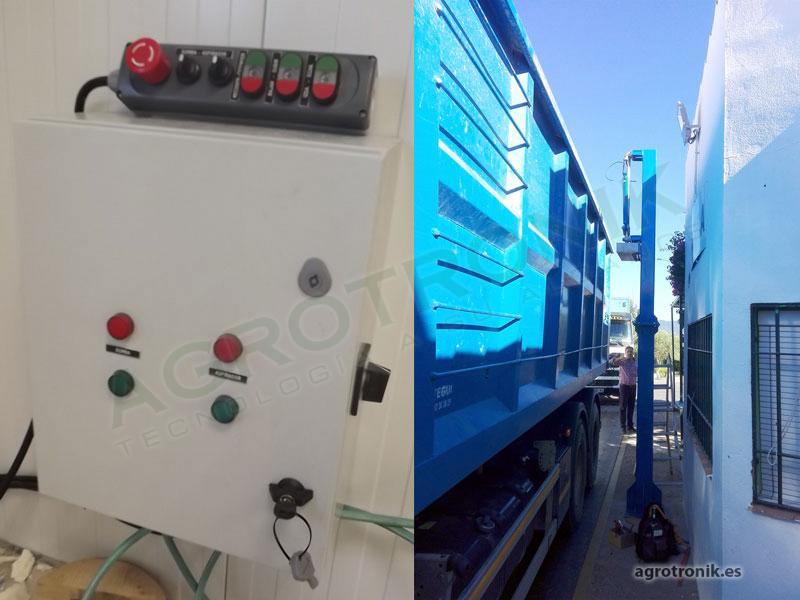

- Pupitre de mandos con palancas hidráulicas para realización
de movimientos y puesta en marcha de central hidráulico y
aspirador.

FUNCIONAMIENTO:

Al comenzar, el brazo de la sonda esta paralelo al eje del puente bascula. Cuando el camión está parado sobre ésta, se hace la pesada. Después, se activan la central hidráulica y la turbina de aspiración y con las palancas de maniobra se gira a derecha e izquierda y se extiende o encoge el brazo hasta llevar la sonda al sitio exacto en el que se desea obtener la muestra y con la palanca restante baja/sube hasta tocar el fondo de la caja del camión cogiendo una muestra representativa en toda la altura del cargamento del remolque o camión) y alcanzar su altura máxima hasta llevarlo a la posición de parking (paralelo a la báscula).
El tomamuestras viene equipado con unos topes para amortiguar todos los movimientos (Subida/bajada ,extensión/contracción y giro).
